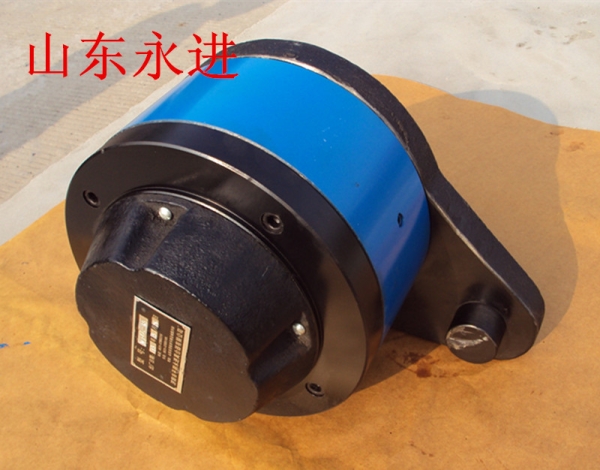

NF型非接触式超越离合器
NF型非接触式超越离合器

   NF型非接触式逆止器它是安装在高速轴上的防逆转装置,其巧妙地利用特殊形状楔块的离心力及其与内、外环之间的特殊几何关系以实现其正向运行时,主要构件非接触无磨损运转,反向又能可靠逆止的新型逆止装置。该逆止器广泛用于运输机械、提升机、刮板输送机及其它有逆止要求的机械设备中。该产品具有逆止功效大,可靠性高。使用寿命长、重量轻、安装维护方便等优点,其综合性能明显优于其它逆止器。  我公司生产的NF型逆止器,其技术性能完全符合JB/T9015-1999的规定,同时, 为了便于用户的安装,我厂还供应带防转座的非接触式逆止器,型号为NFG

工作原理:
  在逆止器内部,有多个异形块分布在由内、外圈所形成的滚道中,当内圈正向运转时,带动异形块一起旋转,当转速在一定范围内时,异形块在离心力的作用下发生偏转,与内、外圈脱离接触,从而实现无磨损运转。当内圈反向运转时,在弹簧的作用下使异形块与内、外圈接触,并将其楔紧成一体,从而承受由内圈转送来的反向力矩。(见产品选用中的基本形式:非接触式单向离合器。)

选用原则
1.NF系列Te≥Tc
2.逆止器安装轴伸的转速应小于或等于该逆止器最高转速。
3.根据逆止器安装轴伸选定逆止器安装孔径。
4.面对逆止器安装轴伸端头,确定逆止器的旋向代号,顺时针选“S”,反之选“N”
5.最大质量为同一规格中孔径最小时的质量。
6.有特殊要求请与我公司联系,我公司可按贵司要求,设计、制作非标产品。

型号
TYPE
额定
扭矩
(N.m)
最低
转速
[r/min]
最低
转速
[r/min]

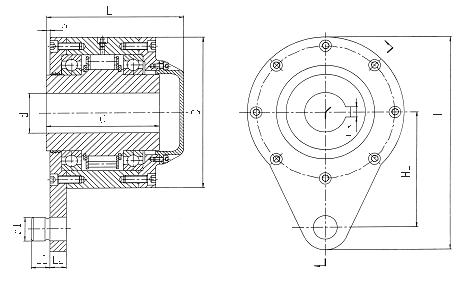

外形尺寸[mm]
重量
[kg]
dmax
[H7]
dmin
[H7]
D1
D
H
H1
B
L1
L2
L3
NF10
1000
450
1500
50
40
28
190
273
150
135
25
20
5
27
NF16
1600
60
45
32
208
295
160
140
22
31
NF25
2500
425
70
50
38
230
323
170
145
25
38
NF40
4000
80
60
42
245
350
185
156
28
30
49
NF63
6300
400
90
70
45
260
370
195
170
30
35
62
NF80
8000
100
80
48
275
396
210
175
35
35
73
NF100
10000
375
110
90
52
295
425
225
210
45
98
NF125
12500
130
100
58
330
473
250
234
40
50
8
154
NF160
16000
1000
140
110
62
360
512
270
244
55
175
NF200
20000
350
150
120
65
400
565
300
244
50
58
214
NF250
25000
160
130
70
430
620
335
254
63
256
产品键槽尺寸以国标GB/T1095-79为准
注:孔公差为E7,推荐轴公差为h6,安装孔键槽尺寸按GB/T1095-1979选取,宽度偏差采用一般键联接,轴为N9,毂为JS9

d 40~45 >40~50 >50~58 >58~65 >65~75 >75~85 >85~95 >95~110 >110~130 >130~150 >150~160
b×t 12×3.3 14×3.8 16×4.3 18×4.4 20×4.9 22×5.4 25×5.4 28×6.4 32×7.4 36×8.4 40×9.4


安装参考范例
